Série 2500 ESD

Configurez ici votre propre Système de Chaînes Porte-Câbles. Toutes les saisies et modifications seront enregistrées dans la liste des produits se trouvant en fin de page.

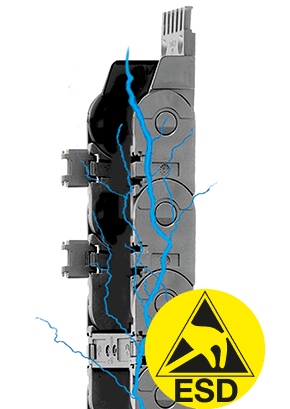

Série 2500 ESD - Chaîne Porte-Câbles, ouverture dans le rayon externe

La Série E2/000 ESD en est à la quatrième génération dans cette taille. Cette Série bénéficie de toute notre expérience : montage simple et polyvalent combiné à robustesse, grande stabilité et déplacement silencieux, durée de vie élevée des câbles et multiples possibilités de fixation. Tous les modèles E2/000 répondent à ces critères. Les ingénieurs en génie mécanique du monde entier font confiance à cette Série.

Largeurs intérieures disponibles Bi: 25 á 125 mm
Rayons de courbure disponibles R: 55 á 175 mm
Pas : 46 mm par maillon = 22 maillons/m

Quand choisir la Série 2500 ESD

Ouverture dans le rayon externe
Serre-câbles intégrés souhaités dans le périmètre de fixation
Division interne variable
Longue durée de vie
Montage facile

Quand ne pas choisir la Série 2500 ESD

Quand une stabilité maximale est exigée
System E4 Série E4.21
Pour les applications toute simples
Easy Chain®, Série E 200
Gaines à petits rayons de courbure 060, 075
Gaines Système E2, Série R48

Gamme de produits et cotes de montage


Référence :
Largeur intérieure Bi [mm]:
Rayon de courbure R [mm]:
Course S [mm]:
Position du point fixe [mm]:
Longueur de chaîne^** [mm]:
Nombre de maillons :
Largeur extérieure Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Poids par maillon [g]:
Poids [kg/m]:
* Espace nécessaire en hauteur HF = H + 25 mm (avec 1,5 kg/m de charge supplémentaire), il devrait être respecté pour tous les types d'application. En présence d'un espace de montage particulièrement réduit, nous vous prions de nous consulter.
** La longueur calculée correspond à la longueur de la chaîne sans éléments de fixation.

A = point mobile, B = point fixe
Pas : 46 mm
Maillons par m : 22
Course : S
Longueur de chaîne = S/2 + K

Longueur autoportante

Rapport entre la longueur autoportante et la charge supplémentaire
Abscisse: longueur autoportante en m FLB/FLG
Ordonnée: charge supplémentaire en kg/m
Graduation inférieure : course S en m
FLB = autoportance avec flèche autorisée
FLG = autoportance avec brin supérieur

Les diagrammes pour la longueur autoportante s´appliquent aux Chaînes Porte-Câbles standard en matériau igumid GLW. Les chiffres peuvent aussi être utilisés pour porter un jugement sur les applications à Chaînes en matériau spécial ESD. En cas de dépassement de 80% de la longueur autoportante maximale, procéder à un essai proche de la pratique pour s´assurer que la Chaîne soit adaptée.

Indice prix:

Principe d'ouverture :

Contact personnel

Exemples d'applications CAO 3D Demande d'échantillons et de catalogues. Conception & calcul Calcul de la durée de vie Fichier PDF Questions aux spécialistes produits

Vos projets avec igus®

7 largeurs et 5 rayons de courbure

2 variantes d'éléments de fixation

Données d'étudeEn savoir plus sur les "Applications en autoportance".

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Informations pour l'installation

Autres types de montage

Caractéristiques techniques

Supplément aux consignes de montage

Déclaration de conformité CE

Serre-câbles

Configurer la séparation interne et les câbles

Variante 1 : standard

Gamme de produits


non monté	monté
par . maillon de chaîne

Merci d’utiliser le configurateur afin de nous indiquer la position des séparateurs et ajouter les câbles.

Lancer le configurateur


Référence :

Pce. Ajouter à la liste des produits

Online Services:

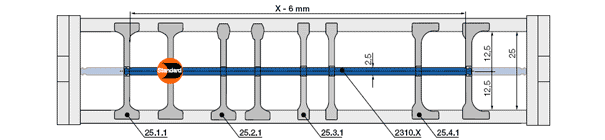

Variante 1 - séparateur standard ESD
Pour toutes les applications. Offre une force de retenue maximale et une tenue en place sûre. Les séparateurs sont montés tous les 2 maillons en version standard ! Autres éléments de division interne sur demande.

Eléments de fixation

KMA, oscillant

Acier

non monté	monté

Recommandation pour applications en autoportance

Vissage en dehors de la section de la Gaine

Pour les petits espaces

Montage universel avec fixation "sur tout le pourtour"

Empilable

Peigne serre-câbles à encliqueter dans l´élément KMA, réglable sur 3 crans de hauteur

Egalement disponible oscillant d´un côté (25001...3, 25001...4)

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


Référence :
A [mm]:
B [mm]:
Nombre de dents :

Serre-câbles

non monté	monté

Pour raccords oscillants

Même jeu (2 pièces) pour toutes les largeurs de Chaîne

Conductrice

Raccord vissé possible en de hors de la section de la Chaîne

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


:
Référence :
A [mm]:

Référence :

A [mm]:

Serre-câbles

Goulottes de guidage

Goulotte de guidage"Super-Alu", "Basic"

Goulotte de guidage "Super-Alu", "Heavy Duty"

Goulottes de guidage en acier

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

4. Cosse, alu

5. Rail en C, acier zingué

6. Vis à six pans creux M6 x 16

7. Ecrou M6

8. Elément de liaison "Basic", plastique

10. Profilé amortisseur, caoutchouc

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

La goulotte "Super-Alu" est une goulotte de guidage modulaire pour les courses longues (lorsque les Chaînes se posent les unes sur les autres). La goulotte "Super-Alu" est disponible en "versions de base" simples et économiques auxquelles des éléments peuvent être rajoutés pour les constructions plus complexes. Cette utilisation universelle en fait la norme igus® recommandée pour les goulottes de guidage.

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Elément de raccordement

2. Rail de glissement en plastique

3. Cosse

4. Glissières

5. Rails en C

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

5. Rail en C, acier zingué

7. Ecrou M6

9. Equerre de montage "Heavy Duty"

10. Profilé amortisseur, caoutchouc

11. Vis à six pans creux M6 x 20

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Profilés en aluminium

2. Rail de glissement en plastique

3. Equerre de montage Heavy Duty

4. Glissières

5. Rails en C

6. Profilés amortisseurs

1. Goulotte de guidage (en bleu)
2. Bande de glissement (en noir)
3. Kit de montage (rouge)
4. Fixation individuelle sans rail en C
5. Longueur rail

Les goulottes de guidage sont utilisées pour les applications où le brin supérieur de la Chaîne glisse sur le brin inférieur. Les composants suivants sont nécessaires pour l'utilisation de la goulotte de guidage igus® en acier. Goulotte de guidage sans rail réf. 92.30, goulotte de guidage avec rails réf. 92.31 Kits de montage pour assurer le raccord réf. 92.50. XX
.XX donne la longueur des rails en C sur lesquels est montée la goulotte de guidage. La longueur standard des pièces de la goulotte et des rails est de 2 m. La longueur totale exigée de la goulotte de guidage est fonction de la course.

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

+ Montage simple avec kits de montage
+ Version en 2 parties - réglable sur la largeur de la chaîne
+ Grande stabilité
+ Prix intéressant
+ Grand choix

Goulotte de guidage sans rails de glissement réf. 92.30, goulotte de guidage avec rails de glissement réf. 92.31

Kits de montage pour assurer la liaison réf. 92.50. XX

Tôle d´appui

Tôle d'appui version 01

Appui du brin inférieur, tôle d'appui modulaire Tôles d'appui simples d'une pièce pour le brin inférieur de la chaîne porte-câbles. Largeur, hauteur ou couleur : nous vous livrons la chaîne adaptée avec le système de tôle d’appui, prête à mettre en place dans votre machine ou application. Evitez les frais liés à l’achat de pièces et à l’élaboration du projet.

Système complet prêt à être monté
Plus besoin de construire vous-même ce type de pièce
Convient à de nombreuses largeurs de chaînes porte-câbles
Raccordement simple à votre machine sur des supports normaux ou muraux
2 types et 4 versions disponibles

Il n'y a pas de tôle d'appui pour la chaîne choisie.


Référence :
B Ra [mm]:
B Ri [mm]:

Pce. Ajouter à la liste des produits

Online Services:

Nomenclature

Contact personnel

CGdV Mentions légale Remarques générales Mention de protection des données personnelles

Suspendu maxi [m]	40
Vertical maxi [m]	3
Sur chant en autoportance maxi [m]	1
Courses longues maxi [m]	100
De forme circulaire	usinage nécessaire

Matière maillons	igumid ESD
Température mini admissible [°C]	-40
Température maxi admissible [°C]	80
Vitesse de glissement maxi [m/s]	10
Accélération en glissement maxi [m/s²]	50
Vitesse maxi en autoportance avec brin supérieur droit [m/s]	20
Accélération maxi en autoportance avec brin supérieur droit [m/s²]	200
Vitesse maxi en autoportance avec flèche autorisée [m/s]	3
Accélération maxi en autoportance avec flèche autorisée [m/s²]	6
Classe d'inflammabilité maillons	VDE 0304 IIC UL94 HB
